气候补偿器

  气候补偿器是能根据室外环境气候条件及用户的负荷需求，通过自动控制技术调节电动调节阀的阀门开度或分布式水泵的运行频率变化实现按需供热的一种供热量调节技术。控制量可以是开关量、模拟量、脉冲量等。    气候补偿技术控制的主要原理是能根据室外温度的变换规律及用户的负荷需求，参照设定的补偿曲线自动调节供水温度，尤其是可以控制睡眠温度或防冻温度，曲线有4-8条，可自由设定和选择，实现供热系统的较佳节能效果。    适用范围: 气候补偿技术可应用于供热系统的很多控制环节，可控制锅炉的热量输出、锅炉的运行台数、换热站内电动调节阀的阀门开度或分布式水泵的运行频率等。

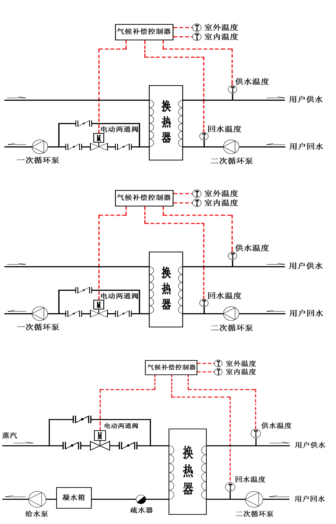

气候补偿器组成：PLC控制器、人机界面、温度传感器（供水、回水温度、室外温度）、执行单元（电动调节阀或分布式变频泵），也可扩展至热计量表、压力变送器等。
补偿曲线：

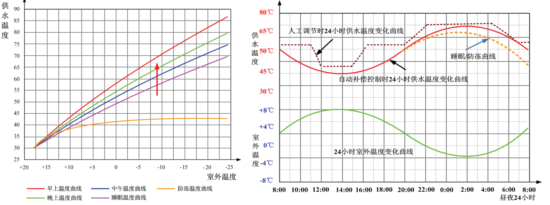

    气候补偿供热调节曲线图：供热调节曲线是根据建筑物的保温情况、末端采暖方式、系统管路方式等因素总结出反映采暖供水温度随室外温度变化规律的一组曲线。因为每年的气候变化的独特性，还需要对曲线进行修正，以让曲线更反映当年的气候变化。

主要功能：
1、具有7英寸/10英寸人机对话触摸屏，界面具有图文仿真显示功能；
2、具有数据采集功能，可采集室外温度、供水温度、回水温度等24个模拟量；
3、具有手动和自动切换功能和参数设置功能；
4、具有PID和模糊控制等运算调节功能；
5、能够根据室外气候条件及用户的负荷需求的供热曲线自动调节，实现按需供热调节功能；
6、具有故障查询功能；
7、具有故障报警和数据存储功能；
8、具标准的通讯接口；
9、具有扩展功能；
10、具有自检功能。
技术参数：
1、模拟量输入: 8路，可扩展至24路；
2、模拟量输出：4路，可扩展至12路；
3、开关量：12路，可扩展至24路；
4、通讯：485、232、网络口(RJ45)各1个；
5、协议:支持MODBUS、OPC、TCP/IP协议；
6、存储容量：1G，支持SD卡、U盘扩展；
7、控制模式：PID智能控制；
8、工作环境温度范围：-35-+50℃；
9、外供电电压：220V 50Hz；
10、控制精度：0.5%；
11、柜体：500mm×380mm×180mm(高×宽×厚)
